المسح الأداء | قناة | 965 قنوات |
إشارة تتبع | BDS B1, B2, B3, |
نظام تحديد المواقع L1C/A ، L1C ، L2C ، L2E ، L5 |
غلوناس L1C/A ، L1P ، L2C/A ، L2P ، L3 |
SBAS L1C/A, L5 (فقط للأقمار الصناعية التي تدعم L5) |
غاليليو GIOVE-A ، GIOVE-B ، E1 ، E5A ، E5B |
QZSS,WAAS, MSAS, EGNOS, جاغان, SBAS |
GNSS ميزة | تحديد المواقع معدل الإخراج: 1HZ ~ 50HZ |
وقت التهيئة: <10s |
موثوقية التهيئة: >99.99% |
المواقع الدقة | رمز التفاضلية GNSS المواقع | أفقي: 0.25 م + 1 جزء في المليون |
عمودي: 0.50 م + 1 جزء في المليون |
دقة تحديد المواقع SBAS: عادة <5m 3DRMS |
ساكنة GNSS المسح | أفقي: 2.5 مللي متر + 0.5 جزء في المليون |
عمودي: 5 مللي متر + 0.5 جزء في المليون |
المسح الحركي في الوقت الحقيقي (خط الأساس <30 كجم) | أفقي: 8 مللي متر + 1 جزء في المليون |
عمودي: 15 مللي متر + 1 جزء في المليون |
أفقي: 8 مللي متر + 0.5 جزء في المليون |
عمودي: 15 مللي متر + 0.5 جزء في المليون |
شبكة RTK | RTK وقت تهيئة: 2 ~ 8s |
المادية | البعد | 12.9 سنتيمتر × 11.2 سنتيمتر |
تزن | 970g (تتضمن بطارية مثبتة) |
المواد | المغنيسيوم سبائك الألومنيوم قذيفة |
البيئة | التشغيل | -45 ℃ ~ + 60 ℃ |
تخزين | -55 ℃ ~ + 85 ℃ |
الرطوبة | غير التكثيف |
ماء/الغبار | معيار IP67 ، محمية من الغمر لفترة طويلة لعمق 1 متر |
معيار IP67 ، محمية بالكامل ضد الغبار تهب |
صدمة و الاهتزاز | لا يعمل: تحمل 2 متر القطب قطرة على الأرض الاسمنت بشكل طبيعي |
التشغيل: تحمل 40G 10 ميلي ثانية اختبار تأثير موجة سن المنشار |
الكهربائية | استهلاك الطاقة | 2W |
البطارية | بطارية ليتيوم-أيون قابلة لإعادة الشحن وقابلة للإزالة |
عمر البطارية | بطارية واحدة: 7h (وضع ثابت) 5h (وضع قاعدة UHF متعدد اللغات) |
6h (وضع روفر) |

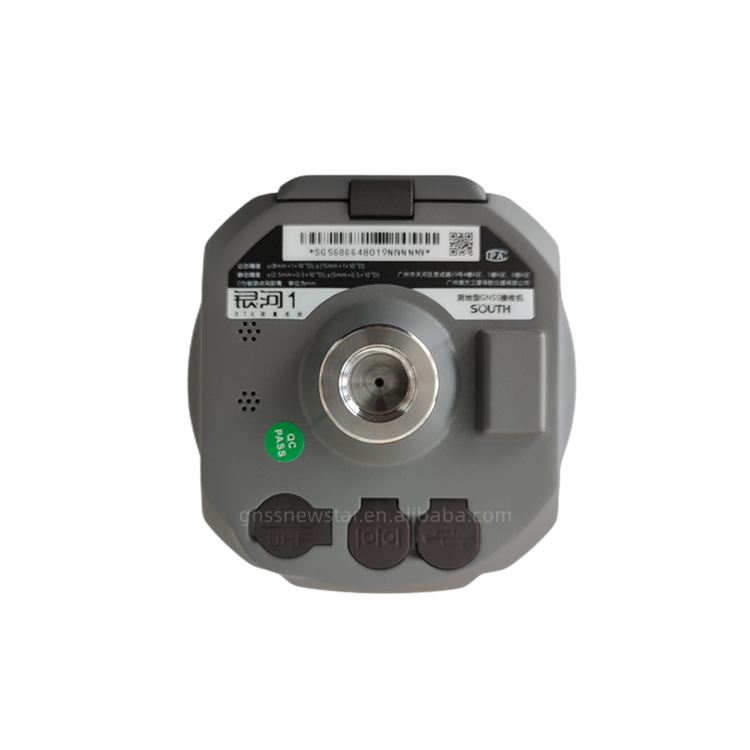

الاتصالات و تخزين البيانات | I/O ميناء | 5PIN LEOM منفذ الطاقة الخارجية + RS232 |
7PIN LEOM RS232 + USB |
1 شبكة/راديو وصلة بيانات هوائي ميناء |
سيم فتحة للبطاقات |
مودم لاسلكي | جهاز إرسال واستقبال لاسلكي داخلي متكامل 0.5 واط/2 واط |
ناقل موجات الراديو الخارجي 5 واط/25 واط |
العمل التردد | 410-470MHz |
بروتوكول الاتصالات | TrimTalk450s, TrimMark3, PCC EOT, جنوب |
الخلوية شبكة المحمول | WCDMA3.5G وحدة اتصال الشبكة ، GPRS/EDGE متوافق ، CDMA2000/EVDO |
3G اختياري |
وحدة مزدوجة | BLE 4.0 القياسية ، ودعم للاتصال أندرويد ، ios الهاتف الخليوي |
+ EDR القياسية |
NFC الاتصالات | تحقيق نطاق قريب (أقصر من 10 سنتيمتر) زوج التلقائي بين Galxy G1 وجهاز تحكم |
(وحدة تحكم مجهزة NFC وحدة الاتصالات اللاسلكية اللازمة) |
تخزين البيانات/نقل | 4GB التخزين الداخلي ، أكثر من 3 سنوات بيانات المراقبة الخام (1.4 متر/يوم) قاعدة على التسجيل من 14 الأقمار الصناعية التوصيل والتشغيل أكثر من
USB نقل البيانات |
تنسيق البيانات | تنسيق البيانات التفاضلية: CMR + ، CMRx ، RTCM2.1 ، RTCM2.3 ، RTCM3.0 ، RTCM3.1 ، RTCM3.2 |
تنسيق بيانات إخراج نظام تحديد المواقع: NMEA0813 ، خطة PJK ، رمز ثنائي cordinates |
دعم نموذج الشبكة: مختلف ، فكب ، ماك ، دعم بروتوكول نتريب |
Intertial الاستشعار نظام | الميل مسح | المدمج في الميل المعوض ، تصحيح إحداثيات تلقائيا وفقا لاتجاه الميل وزاوية قضيب توسيط |
Electornic فقاعة | كونتيرولر البرمجيات عرض فقاعة الإلكترونية ، والتحقق من حالة التسوية من قضيب توسيط في الوقت الحقيقي |
تفاعل المستخدم | أزرار | عملية زر واحد ، عملية بصرية ، مريحة وفعالة |
