A90

产地: China

1)智能设计

随着对智能设计GNSS的日益增长的需求,开发具有小型化功能的接收机已成为我们的新目标,直到今天成为现实。 毫无疑问,小尺寸和轻巧的设计可以大大减轻一般的现场工作并大大提高生产率。

2)全新的想法:

在蜂窝移动和无线系统方面,我们倾向于将越来越多的创意引入我们的产品中。 除了一套蓝牙,无线电和移动网络,我们还引入了WIFI功能,该功能极大地扩展了GNSS的数据通信。

3)优异的表现:

嵌入了高灵敏度GNSS模块,A90可以实施大规模测量:

RTK,DGPS,(SBAS),静态等


  • 特点
  • 参数

■紧凑的设计,更高的生产率

■同时跟踪的专业GNSS卫星(GPS,格洛纳斯,伽利略,北斗)

■定心时自动收集数据

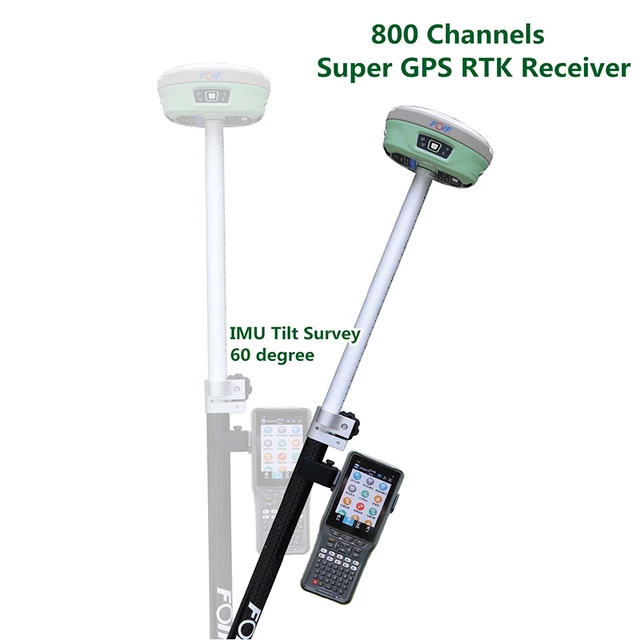

■采用IMU倾斜功能

■应用WIFI连接以实现旨在修改设置和监视接收器状态的WebUI控制

■捆绑的Android现场软件带来了巨大的用户体验和可访问性变化


GNSS引擎

■频道数:800

■接收器类型:GNSS muW-Mwficy RTK,带有载波相位

■更新率;标准1Hz,可选10、20、50Hz

■SBAS跟踪:3通道,全跟踪

■收到信号;

GPS L1CA / L1P / L1C / L2P / L2C / L5

格洛纳斯G1 / G2,Pl / P2

北斗:B1 / B2 / B3

伽利略(Galileo),E1,E5A,E5B,E5ALtBOC,E6

QZSS L1CA / L2C / L5 / L1C

L波段(可选)

性能指标

■首次修复时间

冷启动<60 s典型值(无历书或RTC)

暖启动;典型时间少于30秒(历书和RTC)

热启动<10s典型值(警报,RTC和位置)

■最高速度:1,850 kph(999 kts)

最高海拔:18,288 m(60,000 ft)

■差异期权; SBAS,自治,

外部RTCM,RTK,L波段(Atlas)DGPS

实时精度(rms)* 1

■SBAS(WAAS)

水平的;垂直0.3m; 0.6m

自治,无SA

水平:1.2m,垂直:2.4m

■实时运动位置

水平:8mm + 1.0 ppm

垂直:15mm + 2.0 ppm

解决方案

现场软件套件

FOIFPAD(WM / Android),FQIF FieldGenius或Carlson SurvCE

■主要功能包括:

A90 GNSS支持:配置,

■监控

■体积计算

■背景栅格图像

■网络连接

坐标系统支持预定义的网格系统。预定义基准。

■预测。大地水准面,局部网格

■带有彩色线条的地图视图大地几何学;相交方位角/距离。偏移,折线,

■曲线,面积

■道路建设

调查工具:计算器,RW5文件

■观看

数据导入/导出:DXF,SHP,RW5

数据记录

■录音间隔

0.1-999秒

机身

■平面设计

■尺寸:156mm * 76mm(ØxH)

■底盖:铝镁合金

记忆

■内部存储器:8GB标准;支持扩展到32GB

I / O介面

■TNC端口:连接内置无线电天线

■5针lemo端口:连接外部电源和外部收音机

■7针lemo端口(USB +串行端口):连接PC和掌上电脑

操作系统: 基于Linux;支持Web Ul

嗓音

■支持多国语言

倾斜测量传感器

30度自动校正系统

资料格式

■RTCMV2.3

■RTCMV3.2

■CMR,CMR +

手术

■RTK流动站/基准站,后处理

■RTK网络流动站:VRS。 FKP,MAC

■通过实时数据进行点对点GprS

■服务器软件(内部GPRS或外部手机)

■LandXML(FOIF FieldGenius支持)

全站仪支持(FOIF FieldGenius)

■直接从DXF文件导入并放样

(FOIF FieldGenius)

办公软件Surte:

FOIF Geomatics办公室

主要功能:

■网络后处理

■集成的转换和网格系统运算

■预定义的基准以及使用定义的功能

■调查任务计划

■自动矢量处理

■最小二乘网络调整

■数据分析和质量控制工具

■坐标转换

■报告

■汇出

■大地水准面

环境的

■工作温度:-30℃至65℃

■储存温度:-40℃至80℃

■湿度:100%冷凝

■防水等级:IP67(IEC60529)

■冲击:2m(6.56ft)落差

             1.2m(3.94ft)自由落体

力量

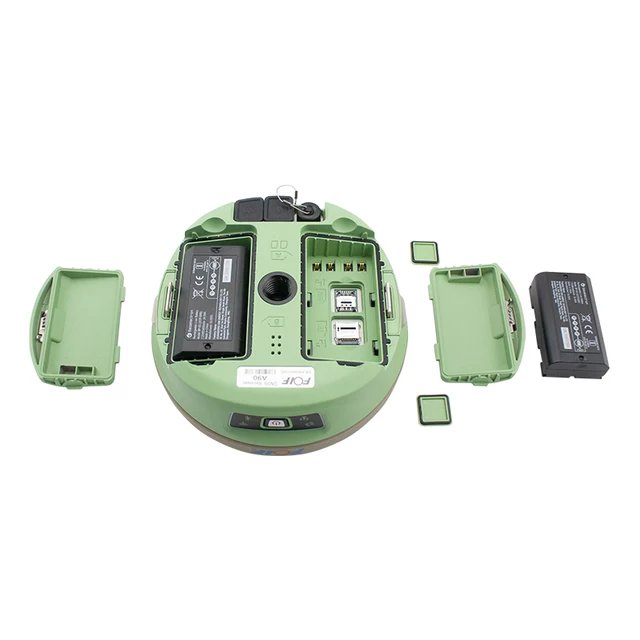

■7.2V。 6800mAh,可移动电池

可选系统组件

通讯模块

■内部收音机

-UHF-Link(41O-47QMHZ)Rx&Tx都

-1瓦

■外部收音机

-FOIF直肠无线电Rx和TX(TRU35,2 / 35w可选)

■4G LTE模块:

适合各种网络

■蓝牙

2.1 + EDR 2级

■wifi

IEEE 802.11b / g / n

■天线

内置天线,集成GNSS,BT / WLAN和网络天线控制器

■-F59

* 1性能值假设至少为5

卫星,遵循建议的步骤

在产品手册中。高多径区域,高

PDOP值和严重大气时期

条件可能会降低性能。

* 2基线长,职业长,精确

星历表。
