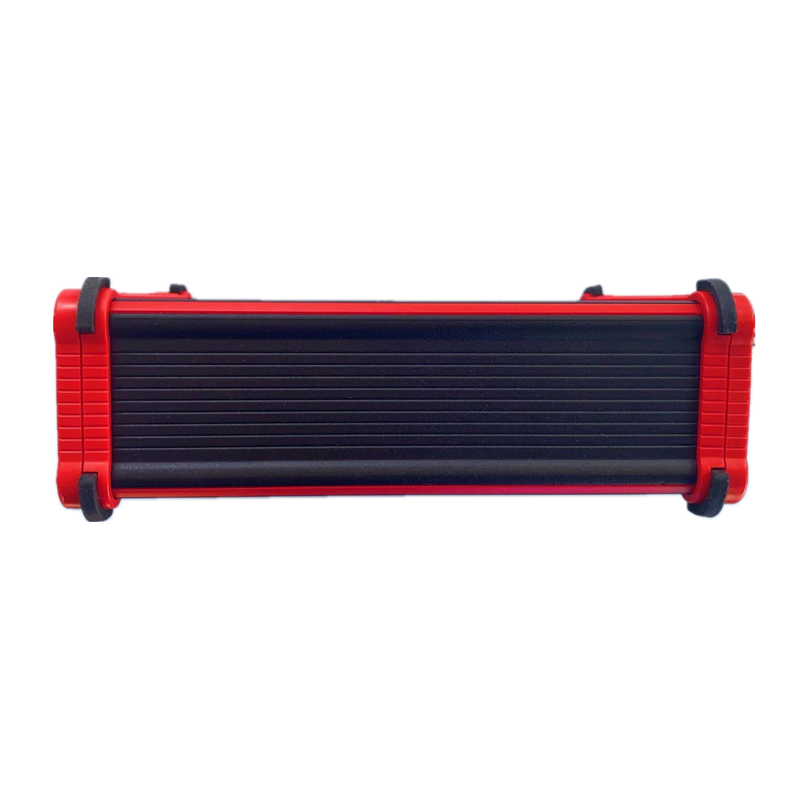

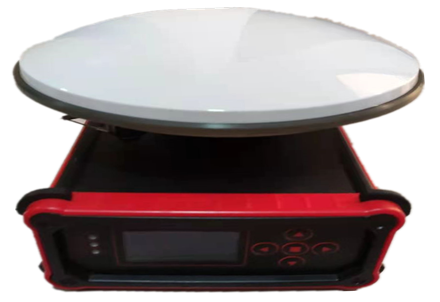

N2

Place of Origin: Porcelana

N2 es desarrollado independientemente por NEW STAR y aplicado a la tarjeta de placa Trimble mb-2. Orientación y posicionamiento de antena dual, admite recepción de banda l dual.

La configuración de la interfaz es simple y conveniente, puerto serie, método de configuración doble web, más simple y conveniente.Después de un corte de energía, el último modo de trabajo predeterminado, no es necesario calibrar repetidamente directamente en el modo de operación.La interfaz del indicador es simple e intuitiva, lo que indica directamente la fuente de alimentación, el estado de trabajo y la búsqueda de estrellas.


  • Características
  • Parámetro

■ Rumbo preciso + Pitch / Roll

■ Motor de doble núcleo con tecnología Z-Blade

■ Configurable de L1 RTK a L1 / L2 RTK

■ Interfaz web amigable para el usuario

■ Posicionamiento de puntos preciso mediante los servicios de corrección Trimble RTX opcionales:

   Trimble CenterPoint® RTX para una precisión inferior a 4 cm

   Trimble RangePoint ™ RTX para una precisión inferior a 50 cm

   No se requiere una estación base ni una red VRS Conectividad superior

■ Ethernet, USB 2.0, puertos serie

■ Factor de forma pequeño y liviano con bajo consumo de energía


SEGUIMIENTO SINGNAL

240 canales

-GPS: L1 / L2

-BeiDou: B1 / B2

-GLONASS: G1 / G2

-GALILEO: E1 / E5b

-SBAS: L1

2 canales de seguimiento de banda L

ESPECIFICACIONES DE POSICIONAMIENTO

Cinemática en tiempo real (RTK): horizontal: 8,0 mm + 1 ppm, vertical: 15 mm + 1 ppm

SBAS: Horizontal: 500 mm, Vertical: 800 mm

Tiempo de inicialización: <30 s

Fiabilidad de inicialización:> 99,9%

Salida de posición / velocidad / rumbo / observables de hasta 50 Hz

Es hora de arreglarlo por primera vez

Arranque en frío <60 s

Inicio en caliente <11 s

Re-adquisición de señal <2 s

CARACTERISTICAS FISICAS Y ELECTRICAS

Tamaño: 200 mm x 126 mm x 49 mm

Peso: 960g

Temperatura de funcionamiento: -35 ° C ~ 75 ° C

Temperatura Almacenamiento: -40 ° C ~ 80 ° C

Humedad: 95% de condensación

Energía: 9 ~ 16v

Interfaz de comunicación: 2 interfaces RS232 / 2 interfaces de alimentación externas / 1 interfaz Ethernet

Interfaz de radiofrecuencia: 2 interfaces de antena GNSS / 1 interfaz de antena UHF

SALIDAS / ENTRADAS DE REFERENCIA

RTCM 3.2 / RTCM 2.3 / CMR / CMR + / ATOM

PROTOCOLO DE COMUNICACIÓN

TRANSEOT / TRIMTALK

INSTRUCCIONES

3 luces indicadoras LED (luz de encendido / luz de búsqueda de estrellas / luz de transmisión de datos)
