C1 |
Configurar | Indicadores |
La medición del desempeño | Señal de seguimiento | 965 canales |
BDS-2:B1I 、 B2I 、 B3I |
BDS-3:B1I 、 B3I 、 B1C 、 B2a 、 B2b |
GPS:L1 、 L1C 、 L2C 、 L5 、 L2P |
GLONASS: G1 、 G2 、 G3 |
Galileo:E1 、 E5a 、 E5b 、 E6C |
SBAS:L1 |
El QZSS:L1 、 L2C 、 L5 |
IRNSS:L5 |
Los GNSS características | Frecuencia de salida de posicionamiento 1Hz ~ 50Hz |
El tiempo de inicialización es de menos de 10 segundos |
Inicialización de fiabilidad> 99.99% |
Tecnología de recepción de constelación completa capaz de soportar señales de todas las constelaciones GNSS actuales y planificadas |
Tecnología de seguimiento de portador altamente fiable para mejorar la precisión del transportador y proporcionar datos de observación originales de alta calidad |
Tecnología de posicionamiento de sensibilidad dinámica inteligente, se adapta a diversos cambios medioambientales, se adapta a duras distancias
Posición de medio ambiente |
Motor de procesamiento de posicionamiento de alta precisión |
Precisión de posicionamiento | Código de los GNSS diferenciales de posicionamiento | Horizontal: 0,25 m + 1 ppm RMS |
Vertical: 0,50 m + 1 ppm RMS |
Precisión de posicionamiento diferencial SBAS: normal <5m 3DRM |
Estática exactitud de medición | ± (2,5mm + 0,5mm/km×d) |
(D es la distancia entre los puntos medidos, km) |
RTK exactitud de medición | ±(8mm + 1mm/km×d) |
(D es la distancia entre los puntos medidos, km) |
Sistema operativo/ | Sistema operativo | Linux |
La interacción del usuario. | Botón | Funcionamiento con dos botones, cómodo y rápido |
Indicador de luz | Cinco luces indicadoras |
Web de interacción | Fondo de Gestión WebUI integrado, compatible con modos WiFi y USB para acceder a la página de Administración de interfaz de usuario Web incorporada del receptor, monitor
El estado del host en tiempo real y configura libremente el host. |
Voz | Tecnología de voz inteligente, transmisión de estado inteligente, aviso de funcionamiento de voz; |
Compatible con chino, inglés, coreano, ruso, portugués, español, turco por defecto; Compatible con personalización de voz |
El desarrollo secundario | Proporciona un paquete de desarrollo secundario, un formato de datos de observación abierta y una definición de interfaz interactiva para la secundaria
Desarrollo |
Nube de Datos de Servicio | Plataforma de administración de servicios en la nube de versión Web, soporte de registro en línea y otra gestión remota, interacción de datos y otros
Los servicios de |
Hardware | Tamaño | 175mm * 83mm (diámetro, altura) |
Peso | 1,06 kg (sin batería) |
Material | Poliéster termoplástico, material de polímero de policarbonato |
Temperatura | Temperatura de funcionamiento:-30 °C a + 65 °C |
Temperatura de almacenamiento:-40 °C a + 80 °C |
La humedad | Resistir 95% condensación |
Clase de protección | Resistente al agua: 1m de inmersión, nivel IP67 |
A prueba de polvo: evita completamente la entrada de polvo, clase IP67 |
A prueba de golpes a prueba | Resiste 2 metros de caída con el poste |
Eléctrico | Fuente de alimentación | Diseño de corriente continua de voltaje amplio de 9-28V, con protección contra sobretensión |

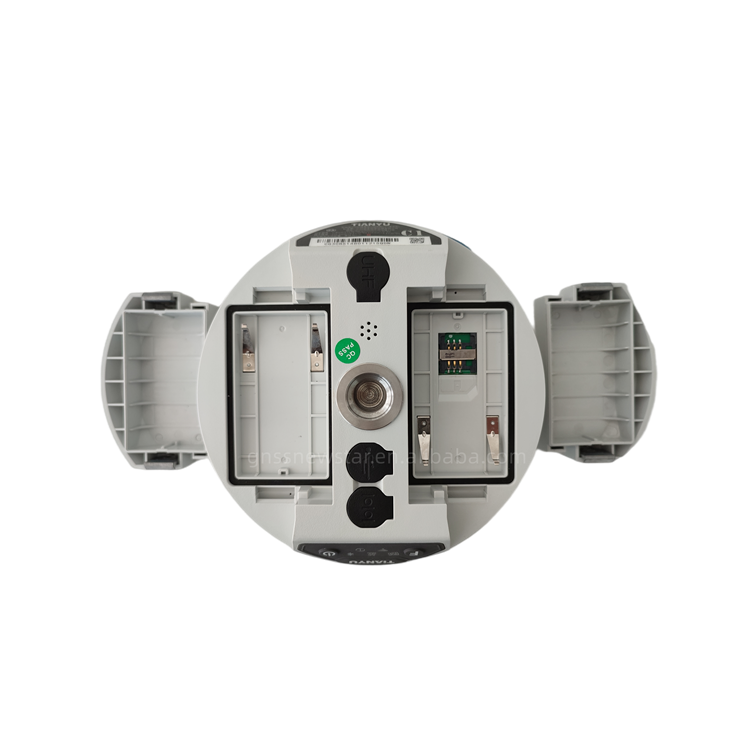

Soluciones de potencia | Fuente de alimentación de batería Dual, soporte de intercambio en caliente, potencia de 6800mAh. |

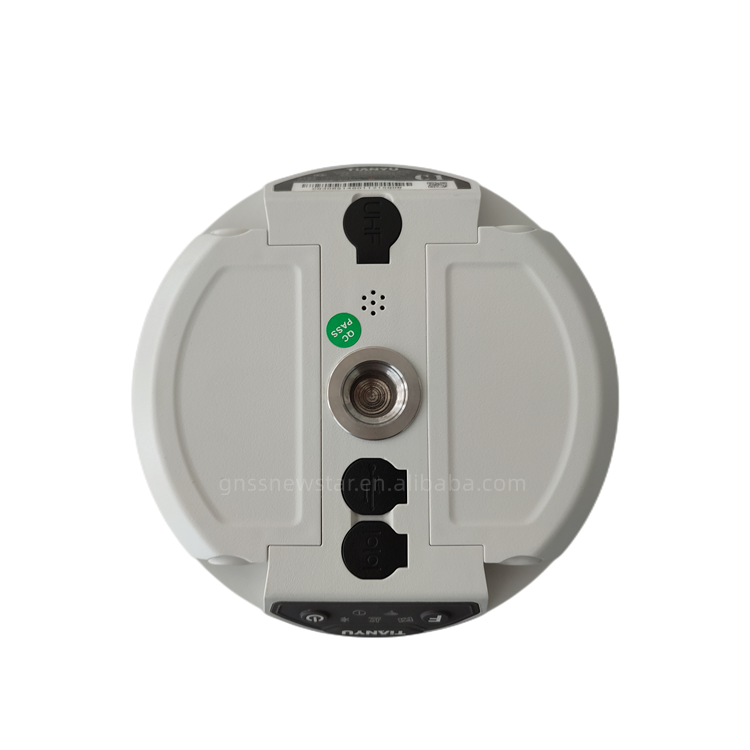

Comunicación | Los puertos de E/S | Interfaz de alimentación externa LEMO de 5 pines + RS232 |
USB externo LEMO de 7 pines (OTG) |
Radio, interfaz de antena de red (compartida) |
Ranura para tarjeta SIM |
Módem de radio | Transceptor integrado de alto rendimiento radio integrada, baja, media y alta (1W, 2W, 3W) Tres engranajes, distancia de funcionamiento típica
8km, frecuencia de funcionamiento 410-470MHz, modo repetidor de radio conmutable; radio transmisor externo 5W/25W, frecuencia de funcionamiento 450-
470MHz |
Protocolo de comunicación: TrimTalk450S, trimmark 3, SOUTH |
Celular | Tecnología inteligente de marcación PPP basada en la plataforma Linux, marcación automática en tiempo real, continua en línea durante el trabajo; El host
Está equipado con un módulo de comunicación de red de alta velocidad 4G (compatible con China Mobile, China Unicom, Telecom), compatible con
3G/GPRS/EDGE; compatible con varios sistemas de acceso CORS. |
Bluetooth | BLEBluetooth 4,0 Bluetooth estándar, compatible con la conexión del teléfono móvil del sistema Android; Bluetooth 2,1 + EDR estándar |
NFC de comunicación inalámbrica | Usando la tecnología de comunicación inalámbrica NFC, el manual y el host se pueden emparejar automáticamente con Bluetooth al tocarlos
(El manual también debe estar equipado con un módulo de comunicación inalámbrica NFC) |
La comunicación externa | Módulo de comunicación de modo dual GPRS/CDMA externo opcional, cambia libremente, se adapta a varios entornos de trabajo; |
Compatible con tarjeta de red inalámbrica externa |
WIFI | Estándar | 802.11b/g/n estándar |
WIFI hotspot | Con la función hotspot WIFI, cualquier terminal inteligente se puede conectar al receptor, y la función del receptor puede ser ricamente
Personalizado; |
Los recopiladores de datos, como manuales industriales y terminales inteligentes, pueden transmitir datos con el receptor a través de WIFI |
WIFI de enlace de datos | El receptor se puede conectar a WIFI para transmitir o recibir datos diferencial a través de WIFI |
Almacenamiento de datos/transferencia | De almacenamiento de datos | Memoria de estado sólido integrada de 8G, compatible con expansión externa de 32G; Almacenamiento automático de ciclo (los primeros datos serán automáticamente
Eliminado cuando el espacio de almacenamiento no es suficiente); Admite memoria USB externa para el almacenamiento de datos; Intervalo de muestreo rico, admite hasta
Recolección de datos de observación original de 50Hz |
Transmisión de datos | Una copia inteligente de una tecla exporta directamente los datos estáticos del host a través de una memoria USB externa; Datos USB plug and play
Método de transmisión; Descarga FTP, descarga HTTP |
Formato de los datos | Formato de datos estáticos: South SB, Rinex2.01 y Rinex3.02 y otros formatos |
Diferencial de formato de datos: CMR + CMRx... RTCM 2,1 RTCM 2,3 RTCM 3,0 RTCM 3,1 RTCM 3,2 de entrada y de salida; GPS datos de salida Formato:
Ndea 0183, PJK plane coordinates, binary código, Trimble GSOF; Soporte de modo de red: VRS, FKP, MAC, compatible con protocolo NTRIP |
Sistema de navegación inercial/sensores | Medición de inclinación (opcional) | Compensador de inclinación integrado (opcional), corrige automáticamente las coordinadas de acuerdo con la dirección de inclinación y el ángulo del
Centrado rod |
Electrónica de burbuja | Sensor incorporado, el software del manual puede mostrar burbujas electrónicas y comprobar el estado de nivelación de la varilla de centrado en
En tiempo real |
Sensor de temperatura | Múltiples sensores de temperatura integrados, utilizando tecnología inteligente de control de temperatura de conversión de frecuencia, monitorización en tiempo real
Y ajuste de la temperatura del host |
